Документация

Комплект конструкторской документации выпущен из модели: проекции считает то же ядро, что строило тело, поэтому чертёж и модель расходиться не могут. Тот же комплект выпускается вторым путём — средствами КОМПАС-3D, с ассоциативными видами в родном формате; он передаётся заказчику по запросу.

40 листов39 деталейсборочный чертёжвыпущены из модели

Комплект выпущен из модели

Проекции считает ядро OpenCascade: видимые линии отделяются от невидимых алгоритмом удаления скрытых линий, контуры реза берутся как плоские грани отсечённой половины тела. Размеры не проставляются вручную — значения считаются по выносным точкам из проекции модельных координат, поэтому лист не может разойтись с моделью. Комплект собирается без установленного CAD, на любой машине и в конвейере сборки; весь комплект перевыпускается одной командой.

Сборочный чертёж, лист А1: продольный разрез целиком в масштабе 2:1, габарит Ø132 × 340, осевые станции, 28 позиций с выносками

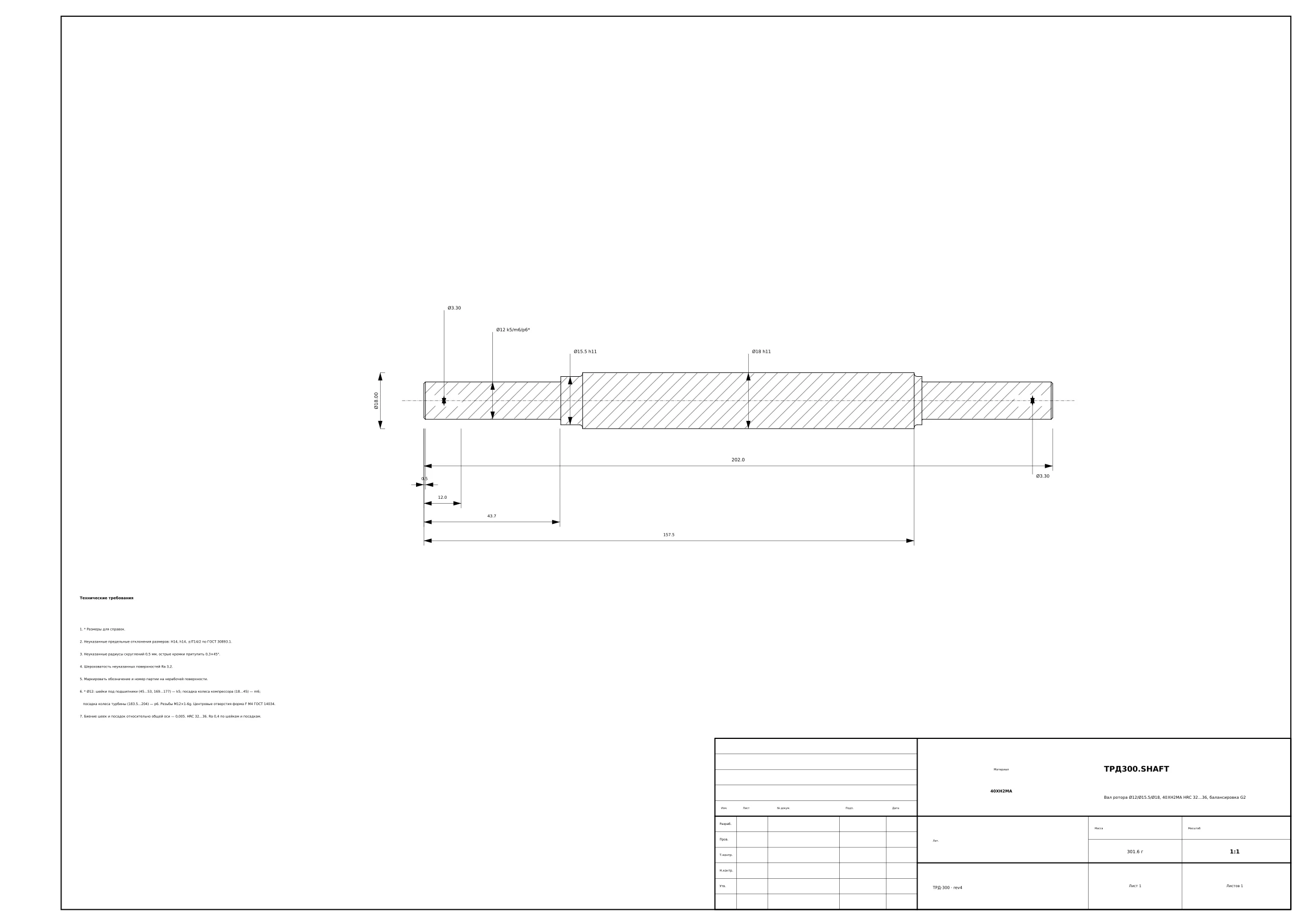

Чертёж вала ротора — Вал ротора: лист построен по наружной оболочке, в технических требованиях — оговорка о расточке

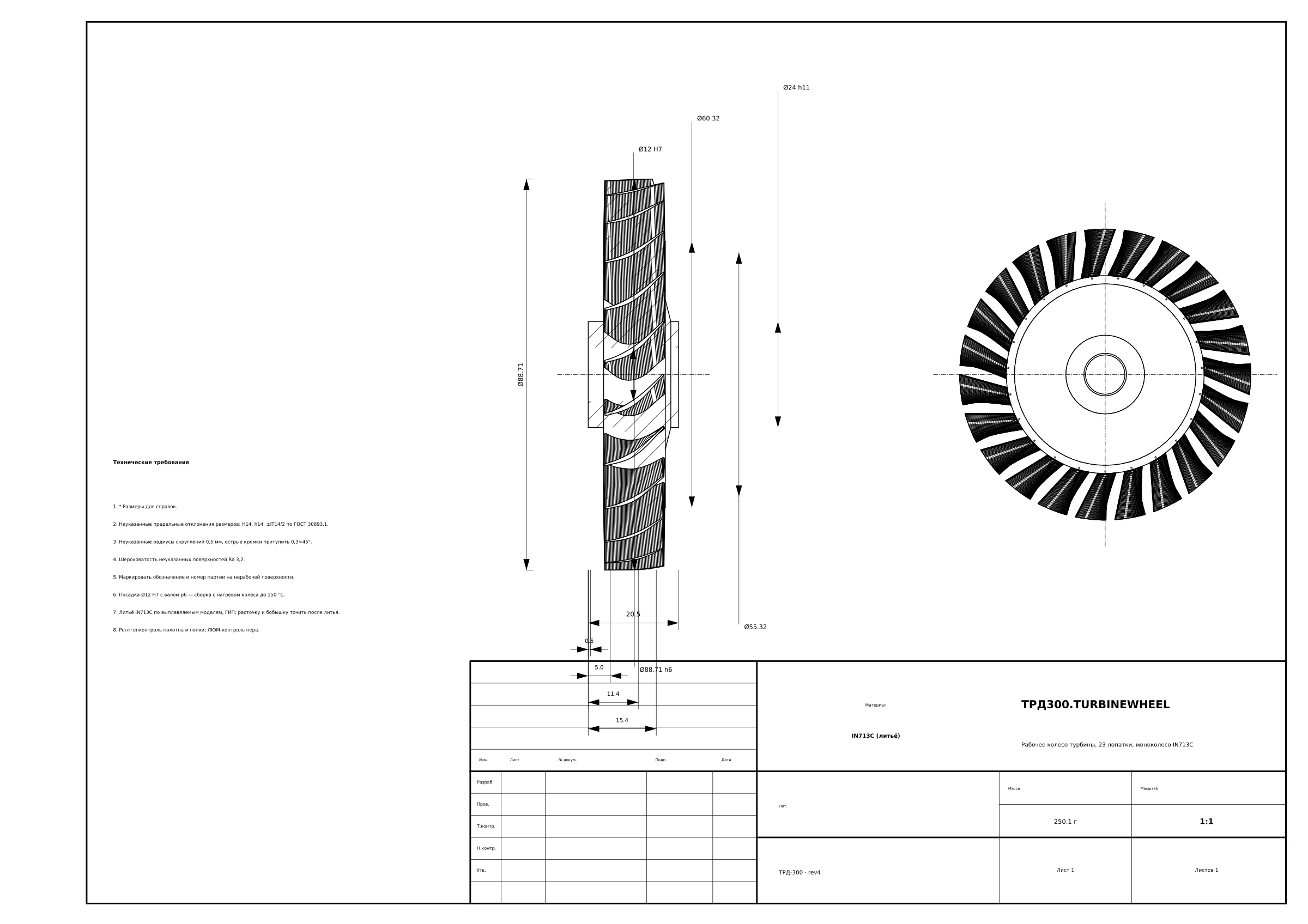

Чертёж рабочего колеса турбины — Рабочее колесо турбины

Листы ЕСКД

Сорок листов: тридцать девять деталей и сборочный чертёж.

Общий вид ТРД300.00.000551 КБassembly.pdf Подшипник передний44 КБbearing_front.pdf Обойма переднего подшипника50 КБbearing_housing_front.pdf Обойма заднего подшипника48 КБbearing_housing_rear.pdf Подшипник задний44 КБbearing_rear.pdf Корпус наружный55 КБcase.pdf Крышка компрессора157 КБcover.pdf Диск диффузора1,2 МБdiffuser.pdf Испарительные трубки66 КБevaporators.pdf Фронтовое устройство56 КБfront_plate.pdf Проходной штуцер топлива41 КБfuel_fitting.pdf Прокладка стыка СА/тоннель45 КБgasket_ngv.pdf Прокладка корпус/бандаж45 КБgasket_rear.pdf Свеча накаливания41 КБglow_plug.pdf Теплозащитный экран45 КБheat_shield.pdf Колесо компрессора717 КБimpeller.pdf Внутренняя жаровая труба127 КБliner_inner.pdf Наружная жаровая труба102 КБliner_outer.pdf Топливный коллектор55 КБmanifold.pdf Лапа подвески передняя42 КБmount_lug.pdf Лапа подвески задняя43 КБmount_lug_rear.pdf Сопловой аппарат163 КБngv.pdf Сопло64 КБnozzle.pdf Гайка передняя43 КБnut_front.pdf Гайка задняя43 КБnut_rear.pdf Кольцо крышка/корпус43 КБoring_cover.pdf Кольца демпфера задней опоры46 КБorings_rear.pdf Вал ротора51 КБshaft.pdf Щиток переднего подшипника42 КБshield_front.pdf Бандажное кольцо турбины64 КБshroud_ring.pdf Шайба маслоотбойная42 КБslinger_rear.pdf Распорка задняя41 КБspacer_rear.pdf Стойки фронта камеры52 КБstandoffs.pdf Электростартер45 КБstarter.pdf Кронштейн стартера49 КБstarter_mount.pdf Тоннель вала54 КБtunnel.pdf Рабочее колесо турбины233 КБturbine_wheel.pdf Шайба штуцера42 КБwasher_fuel.pdf Шайба свечи42 КБwasher_glow.pdf Волновая пружина преднатяга51 КБwave_spring.pdf

Файлы

STEP — твердотельная модель: 28 тел, открывается в КОМПАС-3D, SolidWorks, Fusion, FreeCAD и любом ядре на OpenCascade. Одна оговорка — по валу, она разобрана выше.

Двигатель в сборе, STEP19 МБ50 тел одним файлом, engine_rev4.step в архиве Детали, STEP19 МБ50 файлов, по одному на позицию Чертежи ЕСКД, PDF4,0 МБ30 листов, включая спецификацию Протоколы контроля20 КБverify, audit, gaspath — три протокола в JSON одним архивом Расчёт цикла11 разделоврабочее тело, расчётная точка, проточная часть, нерасчётные режимы. Прочность, ротор и массы пересчитаны в rev4 и лежат в протоколе контроля
